Nokia 105 Test Mode Problem Solution

     Masuk Nokia 105 rm908 dalam keadaan test mode,sempat berfikir kalau test mode atau localmode 90% biasanya di hardware yang bermasalah ,namun iseng iseng saya coba flash saja dulu,coba flash mcu dan pmm yang versinya sama hp malah matot,lanjut saja flash semua atau mcu,pmm dan cnt memakai file yang ada dibawah ini dan akhirnya berhasil.Handphone hiodup namun sayang tidak ada bahasa Indonesia .

Nokia 105 RM-908 Test Mode Problem Reflash with this file and DONE !!!

Oppo Neo 3 R831k LCD Light Solution Update

     Langsung saja melanjutkan trik lampu lcd yang ada di post terdahulu disini http://tutorial-repair.blogspot.com/2016/06/oppo-neo-3-r831k-lcd-light-solution.html saya mendapat kerjaan lampu lcd lagi yang tidak hidup,langsung bongkar dan coba colok power supply abal abal dan raba panas di dioda langsung cabut capasitor seperti gambar di post saya yang lalu dan coba pasang dan ternyata masih tidak mau nyala setelah melalui beberapa waktu didapati jalur yang bertanda merah seperti digambar tidak tersambung maka lanjut jumper saja seperti difoto dan langsung hidup tanpa kendala sudah seminggu sejak handphone itu masuk tidak ada komplain.

notes: cek dioda posisi dioda seperti tanda merah silahkan dicek.Jika di cek bolak balik jarum bergerak naik berarti dioda rusak

user senang sayapun riang

Cara Mengatasi Andromax C Terlalu Banyak Pola Tanpa Hilang Data

     Langsung saja menuju pokok permasalahan,andromax c ad686 terlalu banyak memasukkan pola yang salah menjadi terkunci gmail.Jika handphone sudah dalam posisi usb debugging aktif tidaklah menjadi begitu rumit pengerjaannya,tinggal root lalu langsung reset gmail dengan command promt ataupun yang gak mau ribet dan tinggal klik bisa menggunakan miracle box baik yang original maupun yang masih belum full.

     Bagi yang menjumpai permasalahan seperti ini dan ternyata usb debugging belum aktif untuk melakukan eksekusi root dan reset gmail bisa mengtikuti cara di bawah ini,sudah berkali kali tulis nota dengan cara ini di andromax c dan andomax g.Sudah lama ingin berbagi namun baru kali ini ada sedikit waktu luang untuk menuangkannya di blog ini.

1. Koneksi

     Handphone harus bisa terkoneksi dengan komputer dan terbaca android adb device.Ini adalah hal paling utama dalam melakukan perbaikan melalui usb,anda punya alat dan bahannya tapi handphone tidak terbaca dikomputer sama saja sia sia,pasti langsung pakai 3 jari saja seperti jamannya handphone symbian nokia.Tidak seru kalau buka kunci sampai hilang data,jika data tidak hilang kita mau narik jasa agak mahal sedikit user pun tidak akan keberatan.

   langsung saja agar terbaca android adb device posisikan handphone seperti ini

   Jika sudah bisa seperti ini langkah selanjutnya adalah root handphone dengan iroot,vroot,kingoroot atau framaroot atau sesuka anda yang penting hh bisa root.

2Jika sudah berhasil lalu coba read info dengan miracle box dan tentunya posisikan handphone seperti pada saat mau root agar terbaca di miracle box seperti ini

   Karena belum terbaca root di miracle box lanjut saja root ulang dengan miracle box seperti ini agar root acces menjadi diterima

setelah selesai root dengan miracle posisikan handphone seperti gambar 1 lalu coba read info lagi untuk memastikan root acces sudah terbaca miracle box seperti ini

setelah terbaca root oleh miracle lanjut tahap terakhir

3.Reset gmail seperti gambar dibawah ini dan lihat hasilnya setelah handphone reboot

Handphone berhasil dibuka kunci gmail / terlalu banyak pola tanpa hilang data seperti ini

User senang andapun riang

salam

Nokia 1280 No Light Final Solution Without Transistor + Diode

     Masuk lagi nokia 1280 habis berenang jalur lcd putus setelah jalur di betulin ternyata dipasang lcdnya gak keluar gambar,lalu coba ganti lcd baru keluar gambar tetapi tidak hidup lampu keypad dan lcd nya.

     Coba eksekusi dengan cara seperti disini di post saya yang terdahulu tetap tidak hidup lampunya.Akhirnya setelah melakukan seperti di gambar lampu hidup normal keypad dan lcd nya.

Nokia 1616 Insert Sim Problem Solution

    Masuk Nokia 1616 dengan problem insert sim,ganti kartu sim sama saja,coba bongkar cek konektor simcard masih baik kondisinya dan solderan juga masih nyambung,akhirnya asumsi saya driver bermasalah,langsung saja eksekusi driver dicopot lalu karena tidak ada gantinya akhirnya saya jumper seperti di gambar dan berhasil.Jika punya stok driver sebaiknya diganti saja daripada dijumper seperti ini,

Problem Teratasi

Xiaomi Redmi 2 Prime Network Problem



Berikut ini adalah cara untuk mengembalikan sinyal xiaomi redmi 2 prime dengan spesifikasi ram 2gb dan rom 16gb dengan kode 2014813 yang bisa dilihat di stiker dekat stiker imei seperti gambar di bawah ini.
Kerusakan tidak dapat menangkap sinyal.
 * Imei ada
 * Masih Segel asumsi saya masih di area software karena
User Bilang
 * Habis upgrade dari MIUI 6 ke MIUI 7

     Spesifikasi handphone bisa dilihat dibawah ini

Langkah langkahnya
1.Pastikan Handphone anda sama kodenya seperti gambar diatas yaitu 2014813 [ kalau kode beda soalnya belum pernah mencoba] kalau dilihat dari tulisannya di stiker hp ini versi keluaran di china jadi rom versi china karena di upgrade ke miui7 versi jadi global sehingga menyebabkan sinyal hilang.
2.Download bahannya disini
3.Setelah download extract lalu klik exe file
4.pastikan handphone dalam posisi fastboot mode dengan cara tekan volume down + on off atau volume down + colok usb ke komputer.

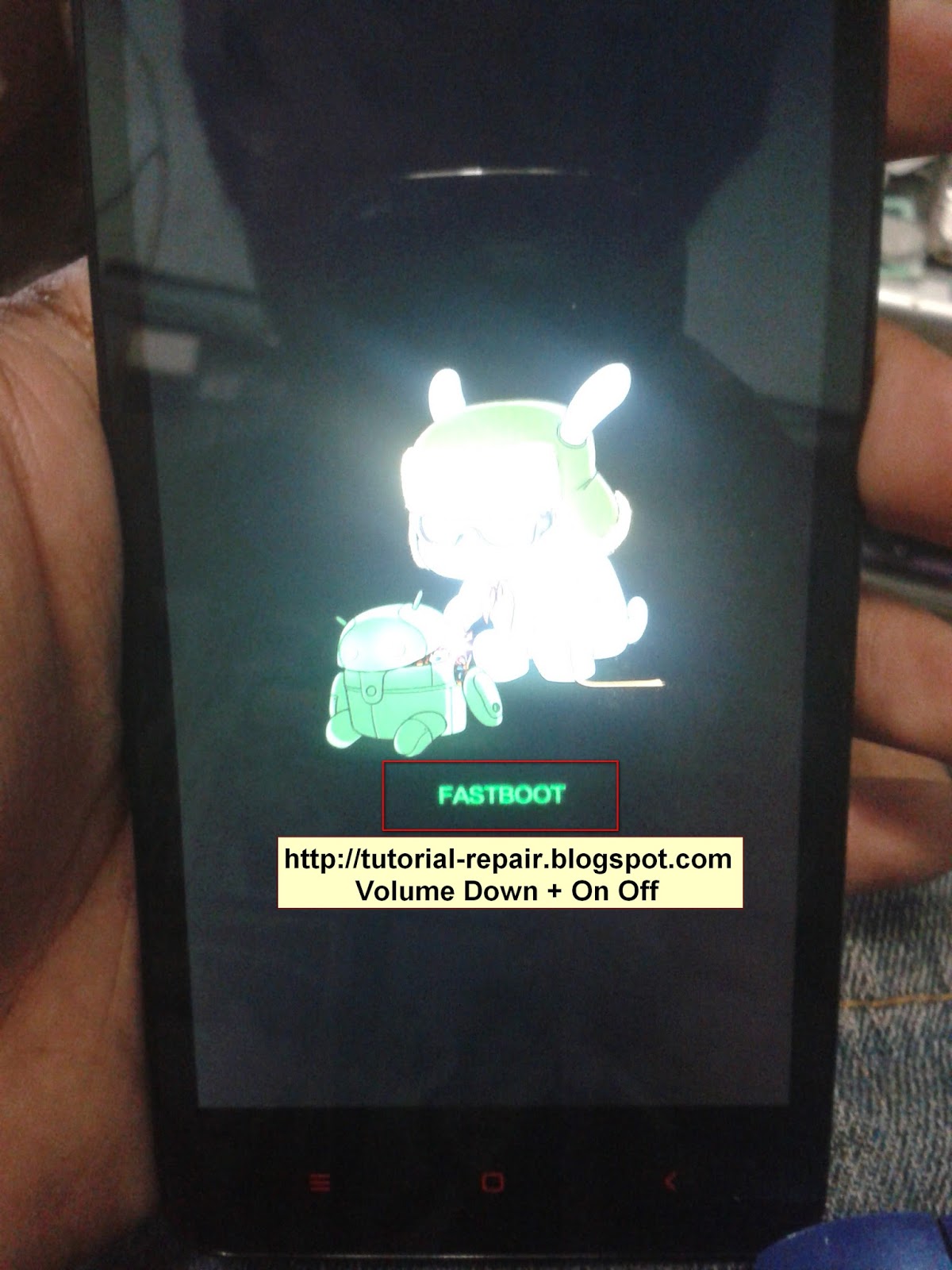

 posisi fastboot mode seperti ini

4.Setelah masuk fastboot mode lalu hubungkan ke pc setelah terkoneksi dengan pc lalu tekan sembarang tombol setelah anda buka file *.bat. Tunggu prosesnya sampai selesai lalu tekan sembarang tombol untuk reboot.
5.Selesai sinyal kembali muncul setelah proses diatas

USB Debugging Xiaomi Redmi 2 Prime

     Bagi yang belum tahu saja jika sudah tahu tidak perlu lagi membaca postingan saya ini.Cara mengaktifkan USB Debugging Redmi 2 Prime sebagai berikut,bisa anda lihat seperti di gambar di bawah ini.
 1.Masuk ke setelan -Tentang telepon lalu Klik Versi MIUI Sampai Muncul Tulisan Anda sudah Menjadi Pengembang

2.Lalu keluar dari tentang telepon kemudian Masuk Ke Setelan Tambahan

Opsi Pengembang Sudah Muncul Tinggal Buka Lalu Centang Usb Debugging

Sekarang Anda Sudah Mengaktifkan Usb Debugging dan Bisa Konek Dengan Komputer

Tutorial Enable Usb Debugging Andromax G2 Limited Edition

      Beberapa tipe handphone andromax sebagian besar untuk mengaktifkan usb debuggingnya harus memasukkan password,begitu juga dengan Andromax G2 Limited Edition SD61U.Ternyata setelah mencari cari ketemu juga caranya tentunya dengan bantuan mbah google.hanya dengan meng install aplikasi yang sangat kecil ukurannya lalu bisa diikuti sesuai petunjuk gambar anda akan dengan mudah mengaktifkan usb debugging Androma G2 LE.

Download aplikasinya disini lalu ikuti sesuai petunjuk di bawah ini.
1 Setelah anda instal lalu buka aplikasi dan pilih com.android.settings pada kolom pertama.

2.Lalu pilih com.android.settings.huamobile.HuaAdbRootActivity pada kolom kedua

3.Lalu klik Test

4.Akan muncul seperti ini setelah anda klik test lalu centang Allow adb run as root

5.Selesai bisa anda cek di opsi pengembang,jika belum muncul klik di Nomor Bentukan seperti di bawah ini sampai ada notifikasi sebagai pengembang..lalu cek hasilnya jika opsi pengembang sudah muncul usb debugging akan otomatis tercentang dan anda bisa koneksikan handphone ke komputer via adb.

Evercoss A7T Matot

     Masuk handphone evercoss matot .langsung cek dan ternyata tidak short  pikir saya coba flash hidup .ternyata usb tidak terdeteksi di pc sy cek usb fisik masih oke langsung bilang user tidak bisa dicoba di flash pakai usb dan harus ditinggal buat cek,eeee ternyata usernya malah minta dibeli hpnya ya Sudah saya beli hp tersebut dan setelah ada waktu senggang coba coba perbaiki,mau vonis yang gaul rusaknya hp sekarang emmc kok sanGsi karena usb aja gak konek,akhirnya pakai cara paling susah menurut sy sendiri dan intinya ketemu itu capasitor yang short dikit banget ,langsung buang yang saya tandai di gambar saya tunjuk pakai pinset dan coba tancap pc langsung terdeteksi driver dan alhamdulillah pasang baterai langsung on.

Alat yang saya gunakan untuk mencari nya cairan pembersih ,usb colok ke pc  sama kaca pembesar.

OPPO Neo 3 R831K Lcd Light Solution

     Berbagi solusi kasus lampu lcd padam pada oppo neo 3 r831k.edisi dobel kerjaan  karena hp oppo ini hanya getar saja waktu dihidupkan karena sudah peralihan dari teknisi lain.langsung flash tidak mempan lanjut direct emmc baru flash lagi handphone hidup tetapi lampu lcd tidak hidup.

     Langsung buka dan cek area ic lampu dan ternyata dioda sudah diangkat,dalam hati kok dibuang kenapa apa short sebelumnya area ic lampu tersebut atau bagaimana.langsung copot dioda dari handphone nokia jadul.setelah dipasang dan coba dihidupkan kok tetap tidak hidup lampunya,coba raba ada capasitor yang panas yang saya tandai di gambar,langsung coba cabut panas dan short hilang dan coba dihidupkan lampu lcd telah hidup normal .

     Dari kasus ini saya mendapat kesimpulan handphone sudah pindah tangan teknisi minimal 2 x sebelum akhirnya jatuh ke meja servis saya.dengan asumsi
1. Kasus awal handphone short mati lampu tapi handphone masih hidup lalu coba di perbaiki namun tidak jadi { bisa di reka reka dari dicopotnya dioda}
2.Karena tidak jadi sama pemilik dipindah ke teknisi lain dengan hanya bilang handphone tersebut mati dan kemungkinan coba di flash tapi tetap mati atau gagal dalam flashing sehingga mati{karena waktu masuk ke saya sudah dalam posisi ketika di on cuma getar panjang saja.
3.Jatah saya coba flash mental,akhirnya direct emmc lanjut flash ulang dan bisa hidup,namun lampu lcd mati dan ternyata seperti yang sudah saya sebutkan diatas dan akhirnya jadi dan tulis nota.

sudah dua kali garap oppo r831k short atau mati dan ternyata yang bermasalah di area ic lampu,
semoga bisa jadi bahan acuan buat teman teman sesama pemegang solder dan mouse dalam menyelesaikan kasus seperti ini.


Jika cara diatas sudah dilakukan dan tetap tidak ada hasil coba cek jalur seperti di foto yang ada di sini http://tutorial-repair.blogspot.com/2016/09/oppo-neo-3-r831k-lcd-light-solution.html

Samsung Galaxy Chat GT-B5330 EMMC Pinout

Silahkan Bagi yang membutuhkan pinout emmc samsung b5330,tested menggunakan ufibox.

Dari berbagai sumber,reupload with different picture
- Group FB
- Eyang Google












Tested pinout with ufibox

Nokia 1280 No Light Tested Solution

Memperbaiki kerusakan pada bagian led nokia 1280,hampir sama juga dan bisa di aplikasikan ke nokia 1800,nokia 1616 .pada gambar sudah disebutkan modifikasi led lcd dan keypad nokia 1280 tanpa menggunakan dioda dan transistor,trik ini tidak dapat dipastikan memperbaaiki kerusakan yang sama pada hp anda,perbedaan sebab kasus yang anda temui mungkin berbeda penyebabnya dengan yang saya jelaskan.
